Модульно-штыревое заземление на даче: устройство и принцип работы
Модульно-штыревое заземление представляет собой конструкцию, собранную из стальных стержней длиной от 1,2 до 1,5 метра с резьбовыми соединениями на концах. Каждый стержень имеет омеднение или оцинковку для защиты от коррозии. Система состоит из вертикального электрода, который погружают в грунт, и горизонтальной части, соединяющей его с заземляющей шиной в доме.
В отличие от традиционных треугольных контуров из уголка или арматуры, модульный вариант не требует масштабной земляной работы. Процесс монтажа сводится к забивке одного стержня на глубину от 6 до 10 метров, что обеспечивает контакт с глубинными слоями почвы. Такая глубина критична на дачных участках, где верхний слой грунта часто промерзает зимой.
Электрическое сопротивление готового заземлителя не должно превышать 30 Ом для частного дома — это требование действующих норм ПУЭ (Правил устройства электроустановок). Практика показывает, что при правильном выборе глубины удается достичь 4-8 Ом даже на песчаных почвах.
Выбор перфоратора для монтажа
Для забивки модульно-штыревого заземления применяется перфоратор с хвостовиком SDS Max. Именно этот стандарт способен выдерживать ударную нагрузку от 12 до 25 Дж. Перфораторы с хвостовиком SDS Plus (используемые для обычного бурения бетона) имеют запас прочности в 2-3 раза меньше и выходят из строя при ударной работе с металлическим стержнем.
Параметры инструмента для уверенной работы:
- Энергия удара — от 10 Дж (рекомендуется 14-18 Дж).
- Вес перфоратора — 5-8 кг.
- Частота ударов — 1500-2000 в минуту.
- Наличие режима «только отбой» (безударного вращения не требуется).
Бюджетные модели с энергией удара менее 8 Дж не справляются с плотными грунтами. Инструмент перегревается, а резьбовые соединения стержней деформируются из-за низкой скорости проходки. На даче, где почва может содержать глину, щебень или строительный мусор, запас мощности перфоратора становится обязательным требованием.
Комплектующие и оснастка
Специализированная насадка-адаптер
Между хвостовиком перфоратора и забиваемым стержнем устанавливается насадка. Она представляет собой стальной цилиндр с гнездом SDS Max с одной стороны и ответной частью под резьбу модульного стержня с другой. Адаптер передает ударное усилие строго по оси стержня, предотвращая изгиб резьбовых соединений.
Адаптеры отечественного производства стоят 800-1500 рублей и рассчитаны на 3-5 монтажных циклов. Важно проверить, что насадка имеет глубину посадки на стержень не менее 20 мм — это предотвращает срыв резьбы при глубоком погружении.
Диэлектрическая вставка
Второй обязательный элемент — диэлектрическая вставка между адаптером и перфоратором. Она разрывает электрическую цепь, защищая оператора от поражения током. Стандартная вставка изготовлена из текстолита или стеклотекстолита и рассчитана на напряжение до 1000 В.
Без диэлектрической вставки работать категорически запрещено. При забивке возможно повреждение изоляции кабеля или контакт с блуждающими токами в грунте.
Подготовка участка и грунта
Перед началом работ выбирается место для заземлителя. Расстояние от фундамента дачного дома должно составлять не менее 1 метра. Оптимальное расположение — с северной стороны, где почва дольше сохраняет влагу. Сухой грунт имеет высокое сопротивление, поэтому рекомендуется выбрать место с естественной тенью.
Глубину залегания первого штыря определяют по типу грунта:
- Песок — 8-10 метров.
- Суглинок — 5-7 метров.
- Глина — 3-5 метров.
- Чернозем — 4-6 метров.
Необходимо проверить наличие подземных коммуникаций. На дачных участках это водопроводные трубы, кабели электропитания к сараям или теплицам, а также система дренажа. Минимальное расстояние до любой подземной коммуникации — 0,5 метра.
Перед установкой первого стержня рекомендуется выкопать приямок глубиной 20-30 см. Это нужно для размещения соединительного зажима, который крепится к верхней части смонтированного заземлителя. Приямок также позволяет контролировать резьбовое соединение в момент затяжки.
Последовательность монтажа
Установка первого стержня

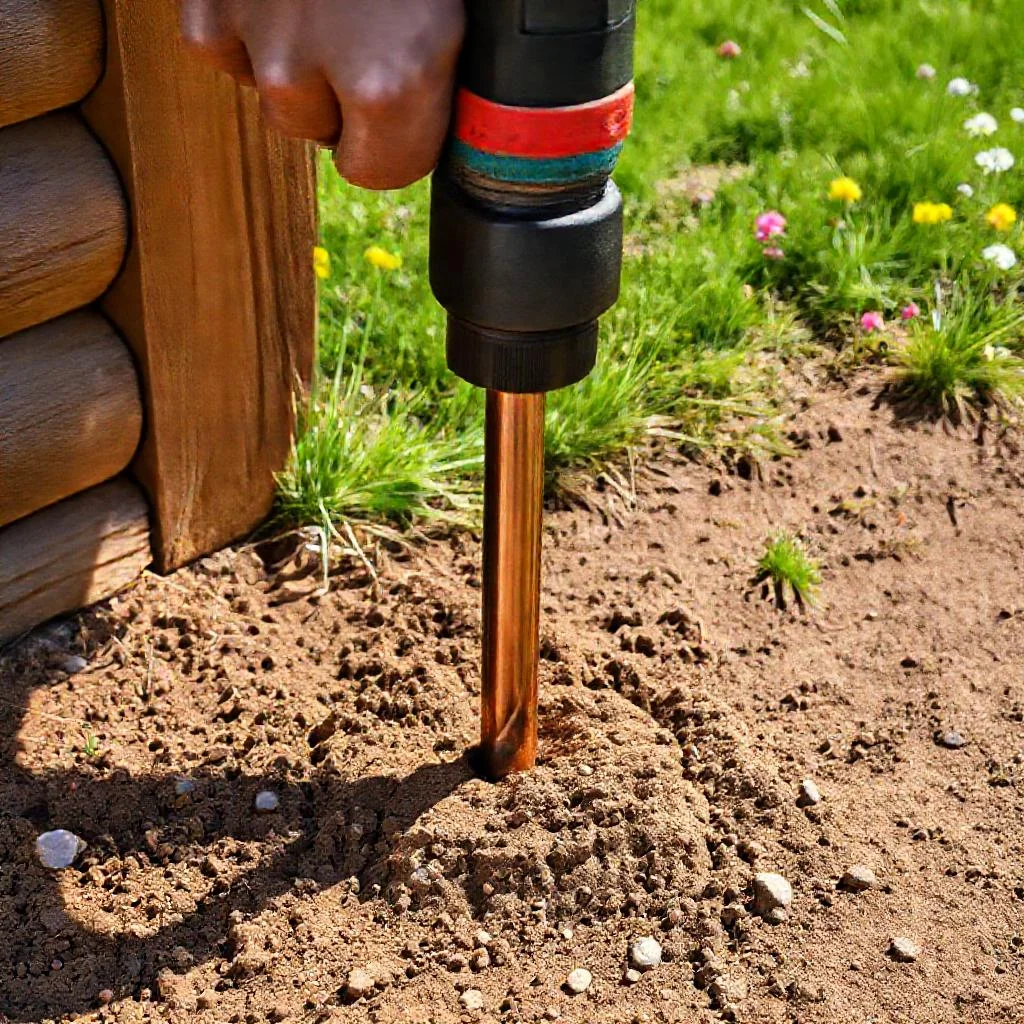

Работа начинается с установки направляющей втулки на первый стержень. Втулка обеспечивает строго вертикальное положение. Перфоратор располагается строго вертикально, без перекосов. Недопустимо наклонять инструмент более чем на 5 градусов от оси стержня.
Первые 30-50 сантиметров забивки выполняют на минимальной частоте ударов. Это необходимо для стабилизации стержня в грунте. Оператор контролирует глубину погружения визуально по рискам на стержне — каждый стержень имеет маркировку через каждые 10 см.
Когда стержень уходит в грунт до уровня 15-20 см от верхнего конца, работу прекращают. Перфоратор снимают, диэлектрическую вставку отсоединяют для контроля состояния резьбы.
Наращивание стержней
Для соединения двух модулей используются резьбовые муфты. Муфта накручивается на резьбу первого стержня, затем в муфту вкручивается второй стержень. Момент затяжки должен составлять 40-50 Нм. На практике это соответствует усилию затяжки рукой с использованием рычага длиной 30 см.
Каждое резьбовое соединение обязательно обрабатывается токопроводящей смазкой. Она предотвращает коррозию контакта и обеспечивает электрическую непрерывность заземлителя. Смазка наносится кисточкой или непосредственно из тюбика на резьбу перед закручиванием.
После затяжки второго стержня перфоратор устанавливают обратно через адаптер. Процесс повторяется — забивка до уровня 15-20 см от верхнего края, затем наращивание следующего элемента.
Контроль вертикали
Каждые 2-3 метра необходимо проверять вертикальность заземлителя. Для этого используют строительный уровень, приложенный к последнему незабитому стержню. Отклонение от вертикали не должно превышать 5 см на 10 метров глубины.
При обнаружении перекоса корректировку производят изменением положения перфоратора. Нельзя продолжать забивку криво идущего стержня — резьба лопнет, и стержень останется в грунте без возможности извлечения.
Измерение сопротивления и завершение монтажа
После достижения расчетной глубины заземлитель необходимо проверить. Для этого используется специализированный измеритель сопротивления заземления типа М416 или электронный аналог. Владельцы дач могут арендовать такой прибор или вызвать электрика с оборудованием.
Порядок измерения:
- Отключается электропитание дома.
- К верхней части заземлителя подключается измерительный провод.
- Два вспомогательных электрода (токовый и потенциальный) устанавливаются в грунт на расстоянии 20 и 40 метров.
- Прибор показывает сопротивление в Омах.
Если сопротивление превышает 30 Ом, заземлитель наращивают дополнительными стержнями. Каждый дополнительный метр глубины снижает сопротивление на 2-5% в зависимости от типа грунта. В сухих песчаных почвах может потребоваться установка 2-3 параллельных заземлителей на расстоянии 5-10 метров друг от друга.
После подтверждения нормы на верхнюю часть стержня устанавливается зажим для подключения медного проводника. Проводник сечением не менее 16 мм² (рекомендуется 25 мм²) прокладывается к главной заземляющей шине в распределительном щите. Место соединения заливается битумной мастикой или обматывается изолентой для герметизации.
Сезонные особенности монтажа на даче
Работы по заземлению дачи рекомендуется проводить в период с мая по сентябрь. В это время грунт не проморожен, и перфоратор забивает стержни без перегрузки. Зимний монтаж требует предварительного прогрева места установки — глубину промерзания пробивают ломом или буром на 30-50 см.
При высоком уровне грунтовых вод (менее 2 метров от поверхности) глубина заземлителя может быть уменьшена. В таких условиях сопротивление оказывается низким даже при 3-4 метрах погружения. Однако необходимо предусмотреть гидроизоляцию резьбовых соединений — в сырой среде коррозия ускоряется в 3-4 раза.
Если дача используется только летом, заземление все равно должно быть смонтировано по полному стандарту. Молниезащита, работающая без заземления, неэффективна — разряд уйдет через случайные пути (водопроводные трубы, металлический каркас дома), что приведет к пожару.
Распространенные ошибки и способы их избежать
Первая ошибка — использование перфоратора с хвостовиком SDS Plus. Такой инструмент рассчитан на бурение, а не на ударную нагрузку по металлу. Энергия удара 3-5 Дж недостаточна для преодоления сопротивления плотных слоев. Результат — срыв резьбы на 3-4 стержне, заклинивание резьбового соединения.
Вторая ошибка — игнорирование токопроводящей смазки. Без смазки через 2-3 года резьба окисляется. В месте соединения появляется сопротивление, заземлитель перестает выполнять функцию. Обнаружить такой дефект визуально невозможно — только повторным измерением сопротивления.
Третья ошибка — монтаж на плотно утрамбованной площадке (гаражная стоянка, дорожка из тротуарной плитки). Уплотненный грунт создает зону сильного сжатия вокруг стержня, что увеличивает сопротивление в верхнем слое. Рекомендуется выбирать место с естественной структурой почвы.
Четвертая ошибка — использование неоригинальных или некалиброванных адаптеров. Несоответствие посадочного гнезда хвостовику SDS Max приводит к повреждению перфоратора. Диаметр отверстия под резьбу стержня может отличаться на 1-2 мм, вызывая разрушение резьбы.
Обслуживание готового заземления
Заземление на даче требует ежегодной проверки. Оптимальное время — весна после оттаивания грунта. Измерение сопротивления выполняют теми же методами, что и при монтаже. Если значение выросло более чем на 50% от исходного, необходимо исследовать соединение на коррозию.
Визуальный осмотр доступен только для видимой части — верхнего зажима и проводника. Окислы меди (зеленый налет) на проводнике свидетельствуют о необходимости замены участка. Резьбовые соединения под землей проверяют лабораторными методами или раскапыванием приямка.
В регионах с высокой кислотностью почв срок службы модульного заземления составляет 15-25 лет. Омедненные стержни корродируют медленнее оцинкованных — толщина медного покрытия 0,25-0,5 мм защищает сталь в 2-3 раза дольше цинкового слоя. Выбор типа покрытия определяется бюджетом и ожидаемым сроком эксплуатации.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и характеристики, необходимые для правильного монтажа модульно-штыревого заземления на даче с использованием перфоратора SDS Max. Данные строго соответствуют информации из приведенной статьи.
| Параметр / Элемент | Значение / Характеристика | Примечание / Норматив |
|---|---|---|
| Длина стержня модуля | От 1,2 до 1,5 метра | Стальные, с омеднением или оцинковкой |
| Общая глубина забивки (в зависимости от грунта) | От 6 до 10 метров | Обеспечивает контакт с глубинными слоями |
| Норма сопротивления заземлителя (ПУЭ) | Не более 30 Ом | Для частного дома. На практике достигается 4-8 Ом |
| Тип хвостовика перфоратора | SDS Max | Выдерживает ударную нагрузку от 12 до 25 Дж |
| Энергия удара перфоратора (рекомендуемая) | От 10 Дж (рекомендуется 14-18 Дж) | Менее 8 Дж — недостаточно для плотных грунтов |
| Вес перфоратора | 5-8 кг | — |
| Частота ударов перфоратора | 1500-2000 в минуту | — |
| Стоимость адаптера (отечественного производства) | 800-1500 рублей | Рассчитан на 3-5 монтажных циклов |
| Глубина посадки насадки-адаптера на стержень | Не менее 20 мм | Предотвращает срыв резьбы |
| Напряжение, на которое рассчитана диэлектрическая вставка | До 1000 В | Изготавливается из текстолита или стеклотекстолита |
| Минимальное расстояние от фундамента | Не менее 1 метра | Оптимально — с северной стороны |
| Глубина залегания первого штыря (Песок) | 8-10 метров | — |
| Глубина залегания первого штыря (Суглинок) | 5-7 метров | — |
| Глубина залегания первого штыря (Глина) | 3-5 метров | — |
| Глубина залегания первого штыря (Чернозем) | 4-6 метров | — |
| Минимальное расстояние до подземных коммуникаций | 0,5 метра | Водопровод, кабели, дренаж |
| Глубина приямка перед установкой | 20-30 см | Для размещения зажима и контроля резьбы |
| Допустимый угол наклона перфоратора от оси стержня | Не более 5 градусов | — |
| Контрольный уровень погружения перед наращиванием | 15-20 см от верхнего конца стержня | — |
| Момент затяжки резьбовой муфты | 40-50 Нм | Усилие рукой с рычагом 30 см |
| Периодичность проверки вертикальности | Каждые 2-3 метра | Отклонение — не более 5 см на 10 м глубины |
| Расстояние до вспомогательных электродов (токовый и потенциальный) | 20 и 40 метров | Для измерения сопротивления |
| Сечение медного проводника к шине | Не менее 16 мм² (рекомендуется 25 мм²) | — |
| Срок службы (омедненные стержни) | 15-25 лет | В 2-3 раза дольше оцинкованных |
Частые вопросы по теме (FAQ)
Какой перфоратор нужен для забивки модульно-штыревого заземления на даче?
Для забивки модульно-штыревого заземления применяется перфоратор только с хвостовиком SDS Max, способный выдерживать ударную нагрузку от 12 до 25 Дж. Энергия удара должна быть от 10 Дж (рекомендуется 14-18 Дж), вес инструмента — 5-8 кг. Перфораторы с хвостовиком SDS Plus (используемые для обычного бурения) имеют запас прочности в 2-3 раза меньше и выходят из строя при ударной работе с металлическим стержнем. Бюджетные модели с энергией удара менее 8 Дж не справляются с плотными грунтами и перегреваются.
Какой глубины нужно забивать заземлитель в зависимости от типа грунта на участке?
Глубина залегания заземлителя определяется типом грунта: для песка требуется 8-10 метров, для суглинка — 5-7 метров, для глины — 3-5 метров, для чернозема — 4-6 метров. Такая глубина необходима для обеспечения контакта с глубинными слоями почвы, так как на дачных участках верхний слой грунта часто промерзает зимой. Электрическое сопротивление готового заземлителя не должно превышать 30 Ом для частного дома по нормам ПУЭ, а при правильном выборе глубины удается достичь 4-8 Ом даже на песчаных почвах.
Какая оснастка обязательно нужна для безопасного монтажа заземления перфоратором?
Для безопасного монтажа обязательны два элемента оснастки. Первый — специализированная насадка-адаптер, которая устанавливается между хвостовиком перфоратора и забиваемым стержнем, передавая ударное усилие строго по оси. Адаптер должен иметь глубину посадки на стержень не менее 20 мм. Второй обязательный элемент — диэлектрическая вставка между адаптером и перфоратором (рассчитанная на напряжение до 1000 В из текстолита или стеклотекстолита), которая разрывает электрическую цепь и защищает оператора от поражения током. Работать без диэлектрической вставки категорически запрещено.
Как правильно наращивать стержни и что делать, чтобы резьба не сломалась при забивке?
Для соединения двух модулей используются резьбовые муфты с моментом затяжки 40-50 Нм (усилие рукой с рычагом длиной 30 см). Каждое резьбовое соединение обязательно обрабатывается токопроводящей смазкой для предотвращения коррозии и обеспечения электрической непрерывности. Во время забивки перфоратор должен располагаться строго вертикально, без перекосов более чем на 5 градусов от оси стержня. Каждые 2-3 метра необходимо проверять вертикальность строительным уровнем — отклонение не должно превышать 5 см на 10 метров глубины. При обнаружении перекоса продолжать забивку нельзя, так как резьба лопнет, и стержень останется в грунте без возможности извлечения.
Как проверить, что сопротивление заземления в норме, и что делать, если оно превышает 30 Ом?
После достижения расчетной глубины заземлитель проверяют специализированным измерителем сопротивления заземления (типа М416 или электронным аналогом). Для измерения отключают электропитание дома, подключают измерительный провод к верхней части заземлителя и устанавливают два вспомогательных электрода (токовый и потенциальный) на расстоянии 20 и 40 метров. Если сопротивление превышает 30 Ом, заземлитель наращивают дополнительными стержнями. Каждый дополнительный метр глубины снижает сопротивление на 2-5% в зависимости от типа грунта. В сухих песчаных почвах может потребоваться установка 2-3 параллельных заземлителей на расстоянии 5-10 метров друг от друга.
