Врезка магнитного замка в межкомнатную дверь с помощью фрезера и шаблона: экспертное руководство
Магнитные замки становятся стандартом для современных интерьеров. Они бесшумны, эстетичны и лишены проблемы подклинивания язычка, свойственной механическим защелкам. Однако врезка такого замка требует высокой точности. Ошибка в 1–2 миллиметра приводит к перекосу ответной планки или заклиниванию механизма. Ручная стамеска здесь часто дает сбой. Единственный профессиональный метод — использование ручного фрезера с копировальной втулкой и шаблоном.
Что такое фрезерный шаблон и зачем он нужен
Шаблон для врезки — это пластина из алюминия или ударопрочного пластика с вырезами точной геометрии. Эти вырезы повторяют контуры замка и ответной планки. Мастер фиксирует шаблон на торце двери (для корпуса замка) или на коробке (для ответной части). Фрезер, оснащенный копировальной втулкой, движется внутри выреза. Втулка скользит по стенкам шаблона, а фреза выбирает материал строго по заданной траектории.
Главное преимущество шаблона — исключение человеческого фактора. Вам не нужно размечать каждую точку, контролировать глубину рукой и бояться увести фрезу в сторону. Результат получается заводской точности. Особенно это важно для магнитных замков, где ответная планка должна располагаться с зазором не более 0,5 мм относительно магнита.
Необходимый инструмент и материалы
Для работы потребуется набор профессионального оборудования. Любая замена компонентов на более дешевый аналог снижает качество результата.
- Ручной фрезер (ламинатник). Оптимальная мощность — от 800 до 1200 Вт. Необходима регулировка оборотов (рекомендуемые 10 000–12 000 об/мин для мягкой древесины и 14 000–18 000 для МДФ).
- Фреза пазовая концевая. Диаметр 12 мм (наиболее распространенный под втулку). Длина режущей части не менее 20 мм. Используйте твердосплавные наконечники (HW) — они дольше остаются острыми.
- Копировальная втулка. Внешний диаметр втулки должен строго соответствовать внутреннему диаметру шаблона. Стандарт — 12,7 мм или 16 мм. Убедитесь, что втулка фиксируется в подошве фрезера.
- Специализированный шаблон. Набор для врезки магнитных замков. Часто продается комплектом: пластина для торца двери и пластина для дверной коробки.
- Струбцины (зажимы). Минимум 4 штуки. Только они гарантируют неподвижность шаблона. Магнитные фиксаторы или двусторонний скотч ненадежны при вибрации фрезера.
- Электродрель и сверло Форстнера. Для первоначального высверливания паза под корпус замка. Диаметр сверла подбирается по ширине корпуса замка (обычно 22–25 мм).
- Замерный инструмент. Штангенциркуль, угольник, карандаш с твердостью H или 2H.
Подготовка двери и расчет положения замка
Магнитные замки требуют строгого соосного расположения магнита (в корпусе) и ответной пластины (на коробке). Любое смещение по высоте делает невозможным закрытие двери. Начинайте с разметки центра замка.
Стандартная высота установки замка в межкомнатных дверях — 900–1000 мм от пола до центра механизма. Отмерьте это расстояние на торце полотна. Перенесите метку на обе стороны двери. Далее измерьте толщину дверного полотна. Центр замка должен совпадать с центром толщины (например, при толщине полотна 40 мм центр — 20 мм).
Фрезеровка паза под корпус магнитного замка
Это самый ответственный этап. Глухой паз (не сквозной) должен быть строго прямоугольным, с плоским дном. Фреза вручную не может сделать прямой угол на дне — для этого нужна первичная выборка стамеской или сверлом.
Возьмите сверло Форстнера диаметром, равным ширине корпуса замка. Просверлите два-три отверстия на глубину, равную длине корпуса замка минус 1 мм.
Глубина паза должна быть точной до 0,5 мм. Если сделать глубже, замок утонет в полотне и не будет контактировать с ответной планкой. Если мельче — торец двери вздуется, и конструкция не войдет в коробку.

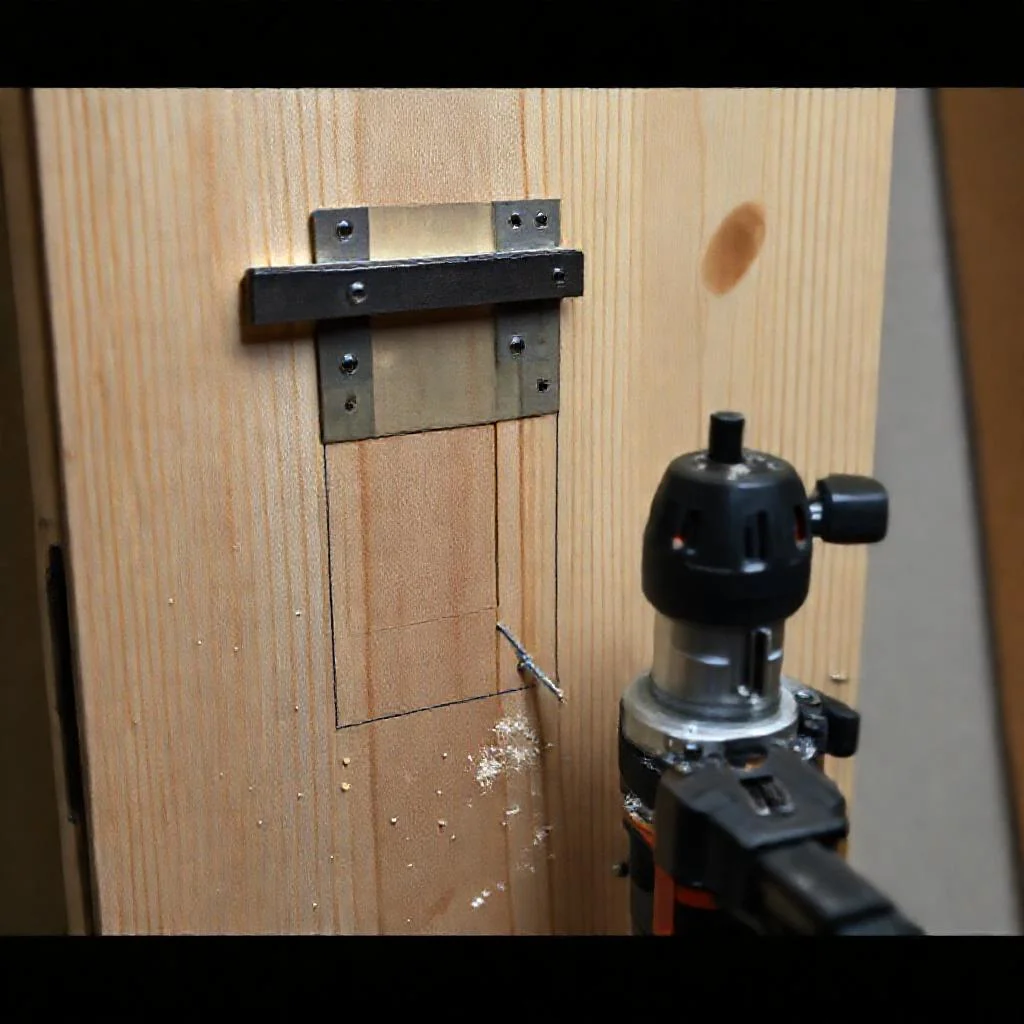

Теперь закрепите шаблон на торце двери. Совместите его вырез с вашей разметкой центра. Плотно прижмите струбцинами — шаблон не должен двигаться при включении фрезера. Настройте глубину фрезерования. Выставляйте лимит на 1 мм выше реальной глубины корпуса замка — вы уберете этот слой в конце, когда обработаете дно паза.
Ведите фрезер по часовой стрелке вокруг внутреннего края шаблона. Не делайте рывков. Снимайте слой за слоем, заглубляя фрезу на 2–3 мм за проход. Финишный проход сделайте на полную глубину. Уберите инструмент, снимите шаблон.
Паз будет иметь скругленные углы — это норма, так работает фреза. Прямоугольную форму углам придайте стамеской. Удалите оставшуюся стружку. Вставьте корпус замка в паз. Планка замка должна лежать вровень с торцом двери. Если планка выступает — увеличьте глубину паза. Если утоплена — подложите под нее подкладку.
Врезка ответной планки в дверную коробку
Заключительный этап — ответная часть. Она должна располагаться на коробке напротив магнита. Чтобы определить точное место, плотно закройте дверь и отметьте на коробке положение магнита. Используйте тонкое шило, чтобы оставить точку на коробке.
Приложите шаблон для ответной планки. Его вырезы совпадают с размерами пластины. Снова используйте фрезер, выставляя глубину строго по толщине ответной планки. Не делайте паз глубже 2–3 мм в мягких породах дерева. В МДФ глубина паза может быть больше — до 4 мм, но ориентируйтесь на конкретную модель замка.
После фрезерования проверьте, как встает ответная планка. Она должна лежать вровень с поверхностью коробки. Любое утапливание делает зазор между дверью и коробкой слишком большим, что снижает силу удержания магнита.
Типичные ошибки и способы их избежать
Даже с шаблоном новички допускают однотипные промахи. Знание этих типовых дефектов сэкономит время и материалы.
- Смещение шаблона. Если плохо затянуть струбцины, вибрация фрезера сдвинет пластину. Результат — кривой паз. Всегда проверяйте фиксацию после первого прохода фрезера.
- Увод фрезы в сторону. При работе с фрезером нельзя давить на инструмент сбоку. Движение должно быть равномерным, с легким нажимом вперед. Боковое давление нарушает центровку втулки внутри шаблона.
- Слишком высокая скорость вращения. На мягкой древесине (сосна) высокая скорость приводит к выгоранию краев паза. На МДФ — к оплавлению кромок. Держите обороты на среднем уровне.
- Игнорирование глубины. Закрепив шаблон, проверьте глубину фрезы на пробном куске той же породы дерева. Один миллиметр разницы в глубине — брак для магнитного замка.
Финальная проверка и регулировка
После установки замка и ответной планки проверьте закрытие двери. Магнит должен входить в ответную часть без люфта и без заеданий. Если дверь закрывается с трудом — проверьте зазор между торцом двери и коробкой. Он должен быть 2–4 мм. Меньше — тугое закрытие. Больше — потеря магнитного сцепления.
Регулировка положения ответной планки выполняется за счет подпила верхнего или нижнего края паза. Но если вы использовали шаблон, регулировка требуется крайне редко. Исключение — кривая дверная коробка или деформация полотна из-за влажности. В таких случаях воспользуйтесь фрезером повторно, выставив шаблон с небольшим смещением (на 0,5–1 мм).
Технология врезки магнитного замка с фрезером и шаблоном обеспечивает стабильный промышленный результат при минимальных физических усилиях. Этот подход подходит как для одноразовой установки в домашних условиях, так и для серийного монтажа в рамках отделки объекта.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, инструменты и технологические допуски, необходимые для корректной врезки магнитного замка в межкомнатную дверь с использованием ручного фрезера и шаблона. Данные строго соответствуют рекомендациям из статьи.
| Параметр / Этап | Характеристика / Значение | Примечание / Нюанс |
|---|---|---|
| Требуемая точность позиционирования | Ошибка не более 1–2 мм | Превышение ведет к перекосу ответной планки или заклиниванию. |
| Допуск зазора между ответной планкой и магнитом | Не более 0,5 мм | Ключевое условие для корректной работы магнитного замка. |
| Мощность ручного фрезера (ламинатника) | От 800 до 1200 Вт | Оптимальный диапазон для данной задачи. |
| Рекомендуемые обороты фрезера для мягкой древесины | 10 000 – 12 000 об/мин | Высокая скорость на мягкой древесине ведет к выгоранию краев паза. |
| Рекомендуемые обороты фрезера для МДФ | 14 000 – 18 000 об/мин | Слишком высокая скорость на МДФ ведет к оплавлению кромок. |
| Диаметр концевой пазовой фрезы | 12 мм | Наиболее распространенный диаметр под копировальную втулку. |
| Минимальная длина режущей части фрезы | 20 мм | Обеспечивает необходимую глубину выборки. |
| Внешний диаметр копировальной втулки (стандарт) | 12,7 мм или 16 мм | Должен строго соответствовать внутреннему диаметру шаблона. |
| Количество струбцин для фиксации шаблона | Минимум 4 штуки | Магнитные фиксаторы и скотч ненадежны из-за вибрации. |
| Диаметр сверла Форстнера для первоначального паза | 22–25 мм | Диаметр подбирается по ширине корпуса замка. |
| Стандартная высота установки замка от пола | 900 – 1000 мм | Расстояние от пола до центра механизма. |
| Центр замка относительно толщины полотна (пример) | 20 мм (при толщине полотна 40 мм) | Центр замка должен совпадать с центром толщины двери. |
| Глубина паза под корпус замка | Равна длине корпуса замка минус 1 мм (первичная выборка сверлом) | Итоговая точность глубины паза: до 0,5 мм. Если глубже — замок утонет, если мельче — торец вздуется. |
| Глубина паза под ответную планку в мягких породах дерева | 2–3 мм | Не рекомендуется делать глубже. |
| Глубина паза под ответную планку в МДФ | До 4 мм | Ориентироваться на конкретную модель замка. |
| Зазор между торцом двери и коробкой (финальная проверка) | 2–4 мм | Меньше — тугое закрытие, больше — потеря магнитного сцепления. |
| Смещение шаблона при регулировке (для кривой коробки) | 0,5–1 мм | Крайняя мера при деформации полотна или коробки. |
Частые вопросы по теме (FAQ)
Какова оптимальная мощность и скорость фрезера для врезки магнитного замка?
Оптимальная мощность ручного фрезера (ламинатника) составляет от 800 до 1200 Вт. Для мягкой древесины рекомендуется устанавливать скорость 10 000–12 000 об/мин, а для МДФ — 14 000–18 000 об/мин. Слишком высокая скорость на мягких породах может привести к выгоранию краев паза, а на МДФ — к оплавлению кромок.
Какая глубина паза считается правильной для корпуса магнитного замка?
Глубина паза должна быть точной до 0,5 мм. Она рассчитывается как длина корпуса замка минус 1 мм. Если сделать паз глубже, замок утонет в полотне и не будет контактировать с ответной планкой. Если мельче — торец двери вздуется, и конструкция не войдет в коробку. Для точности рекомендуется выставить лимит фрезерования на 1 мм выше реальной глубины корпуса, чтобы убрать этот слой при финишной обработке дна.
Почему при использовании шаблона нельзя применять двусторонний скотч или магнитные фиксаторы?
Магнитные фиксаторы или двусторонний скотч ненадежны при вибрации фрезера. Единственным гарантом неподвижности шаблона являются струбцины (зажимы), которых должно быть минимум 4 штуки. Если плохо затянуть струбцины или использовать недостаточно надежные фиксаторы, вибрация сдвинет пластину, и результатом станет кривой паз.
Какой допуск по зазору необходим между ответной планкой и магнитом для корректной работы замка?
Ответная планка должна располагаться с зазором не более 0,5 мм относительно магнита. После установки всех элементов зазор между торцом двери и коробкой должен составлять 2–4 мм. Меньший зазор приводит к тугому закрытию, больший — к потере магнитного сцепления.
Как правильно определить точное место для врезки ответной планки на дверной коробке?
Чтобы определить точное место, необходимо плотно закрыть дверь и отметить на коробке положение магнита. Рекомендуется использовать тонкое шило, чтобы оставить точку на коробке. Затем к коробке прикладывается шаблон для ответной планки, вырезы которого совпадают с размерами пластины. После фрезеровки ответная планка должна лежать вровень с поверхностью коробки.
