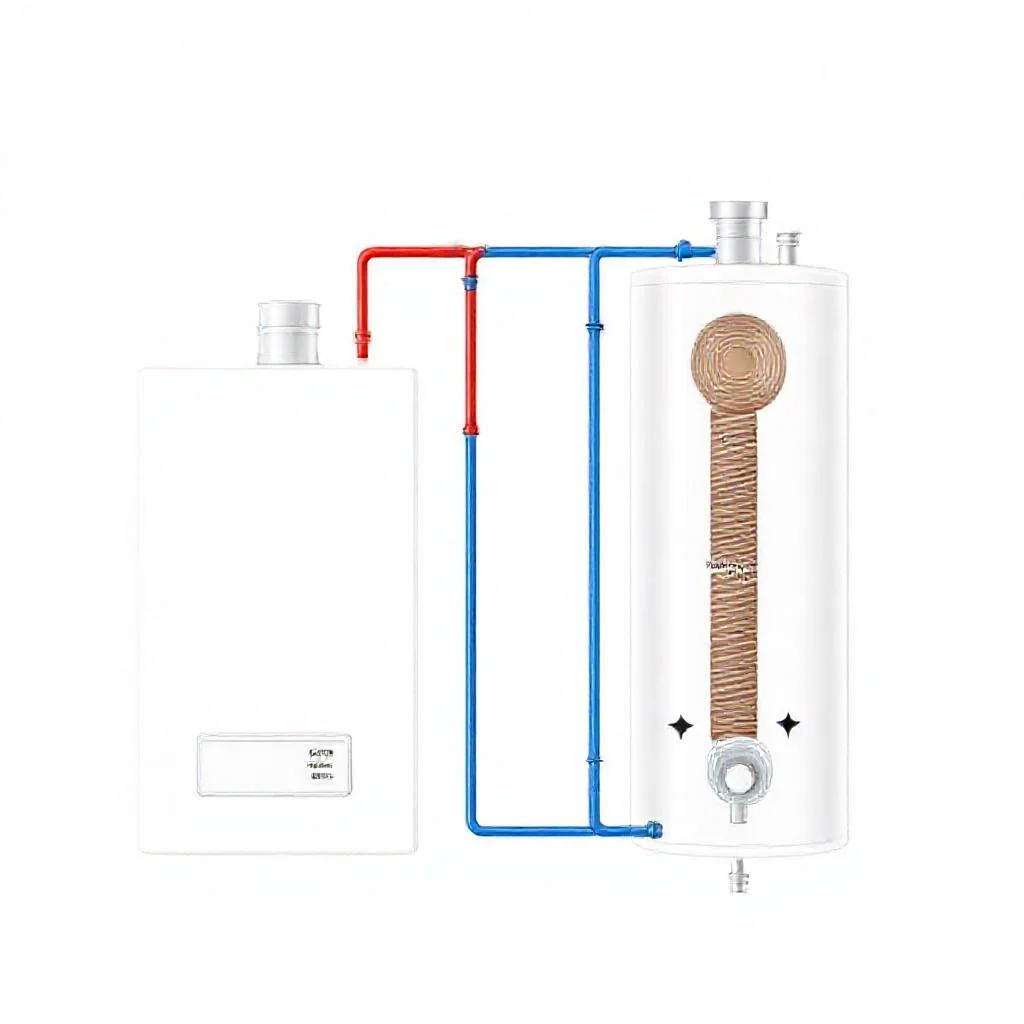

Общие принципы работы бойлера косвенного нагрева с одноконтурным котлом
Бойлер косвенного нагрева представляет собой теплоизолированную емкость со встроенным змеевиком-теплообменником. В отличие от электрических накопительных водонагревателей, нагрев воды внутри бака происходит без прямого контакта с источником тепла. Через змеевик циркулирует теплоноситель из системы отопления, нагретый одноконтурным газовым котлом. Тепловая энергия передается от горячей воды внутри змеевика к холодной воде, окружающей его в баке. Такой подход обеспечивает высокий КПД и позволяет использовать один источник тепла для двух целей: отопления помещений и горячего водоснабжения.
Одноконтурный котел не имеет встроенного трехходового клапана для переключения между отоплением и ГВС. Поэтому подключение бойлера косвенного нагрева требует внешнего управления приоритетом. Система строится таким образом, чтобы при необходимости нагрева воды в бойлере весь поток теплоносителя от котла направлялся через змеевик. После достижения заданной температуры автоматика возвращает систему в режим отопления. Правильно собранная схема исключает перегрев котла и обеспечивает стабильную температуру горячей воды на выходе.
Ключевые элементы схемы обвязки
Для корректной работы системы потребуется набор обязательных компонентов. Каждый элемент выполняет строго определенную функцию, и пренебрежение любым из них ведет к нестабильной работе или аварийным ситуациям.
- Трехходовой клапан с сервоприводом (или термостатический) — устройство для переключения потока теплоносителя между контуром отопления и змеевиком бойлера. В электрических версиях управляется сигналом от термостата бойлера.
- Циркуляционный насос — обеспечивает принудительную циркуляцию теплоносителя через змеевик бойлера. Часто используется отдельный насос или встроенный насос котла.
- Термостат бойлера (погружной или накладной) — датчик, измеряющий температуру воды внутри бака и передающий сигнал на управление трехходовым клапаном или насосом.
- Обратные клапаны — предотвращают самопроизвольную циркуляцию теплоносителя через змеевик бойлера в момент, когда отопление активно, а нагрев ГВС не требуется.
- Расширительный бак для отопления — компенсирует тепловое расширение воды. Его объем рассчитывается исходя из общего объема системы.
- Группа безопасности (манометр, предохранительный клапан, воздухоотводчик) — обязательна для любого закрытого контура отопления.
Также потребуются шаровые краны на подающей и обратной магистралях бойлера для удобства обслуживания, фильтр грубой очистки на «обратке» котла и термометры для визуального контроля температуры.
Схема с трехходовым клапаном: приоритет горячего водоснабжения
Это наиболее распространенная и рекомендованная схема для систем с приоритетом ГВС. Трехходовой клапан устанавливается на подающей линии от котла. В нормальном режиме клапан открыт для прохода теплоносителя в радиаторы отопления. Как только термостат бойлера фиксирует, что температура воды упала ниже заданного порога (обычно на 5–10 °C), он подает сигнал на сервопривод. Клапан переключается, полностью перекрывая подачу в отопительный контур и направляя весь нагретый теплоноситель через змеевик бойлера.
Циркуляционный насос котла продолжает работать, прокачивая теплоноситель через змеевик. После нагрева воды в бойлере до заданной температуры (рекомендуется 55–60 °C для баланса эффективности и предотвращения роста бактерий легионеллы), термостат отключает сигнал. Клапан возвращается в исходное положение, и теплоноситель снова поступает в систему отопления.
Преимуществом схемы является максимально быстрый нагрев за счет концентрации всей тепловой мощности котла на одной задаче. Недостатком становится временное прекращение отопления во время водоразбора. В хорошо теплоизолированных домах с радиаторами достаточной мощности это снижение температуры незаметно, но для систем «теплый пол» с большой инерцией требуется более тонкая настройка.
Схема с двумя циркуляционными насосами: параллельное подключение
Альтернативный метод обвязки использует два циркуляционных насоса без трехходового клапана. Один насос работает на контур отопления, второй — на змеевик бойлера. Оба насоса подключаются параллельно к подающей магистрали котла. Управление насосом бойлера осуществляется через термостат. При запросе на нагрев ГВС включается насос бойлера, а насос отопления может продолжать работать или отключаться в зависимости от настроек приоритета.
Для предотвращения циркуляции теплоносителя через неработающий контур используются обратные клапаны. Клапан устанавливается на каждом контуре после насоса. Важно правильно подобрать напорные характеристики насосов, чтобы они не мешали друг другу. Рекомендуется устанавливать насос бойлера с напором на 10–15 % меньше, чем насос отопления, чтобы избежать паразитной циркуляции через бак.
Схема с двумя насосами удобна при модернизации существующей системы отопления. Не требуется врезка трехходового клапана, что сокращает объем сварочных или паяльных работ. Однако потребление электроэнергии увеличивается, а автоматика усложняется необходимостью синхронизации работы двух устройств.
Гидравлическая стрелка и низкопотеритные коллекторы
В системах с мощными котлами (от 35 кВт и выше) или с несколькими контурами (отопление, теплый пол, бойлер) рекомендуется установка гидравлической стрелки. Гидравлическая стрелка разделяет первичный контур котла и вторичные контуры потребителей. Это позволяет выровнять расходы и давления, предотвращая опрокидывание циркуляции. Подключение бойлера в этом случае выполняется как один из вторичных контуров через отдельный насос и обратный клапан.
Преимущество гидрострелки особенно заметно, когда котел имеет минимальный расход через теплообменник. Если все потребители перекрываются, котел может перегреться. Стрелка обеспечивает постоянную рециркуляцию теплоносителя через котел, даже если все вторичные насосы отключены. Для стандартного частного дома площадью до 200 м² с одним бойлером установка гидрострелки избыточна и усложняет систему.
Выбор точки подключения к котлу: подача и обратка
Подключение бойлера косвенного нагрева к одноконтурному котлу выполняется через его подающую (горячую) и обратную (холодную) магистрали. Змеевик бойлера подключается таким образом, чтобы направление движения теплоносителя было встречным по отношению к воде в баке. Это обеспечивает максимальную эффективность теплообмена за счет противотока. Точка врезки в подающую магистраль котла должна находиться как можно ближе к выходу из котла, чтобы минимизировать теплопотери в трубах.
На практике рекомендуется устанавливать тройник на подающей трубе на расстоянии не более 30–50 см от котла. Обратная труба от змеевика врезается в обратную магистраль перед входом в котел, но после фильтра грубой очистки. Это позволяет горячему теплоносителю поступать в змеевик с максимальной температурой, а остывшему — возвращаться в котел без теплопотерь на длинном участке. Диаметр труб для подключения бойлера обычно составляет ¾ или 1 дюйм, в зависимости от мощности змеевика и котла.
Настройка автоматики и управление приоритетами
Большинство современных одноконтурных котлов имеют клеммы для подключения внешнего термостата. Для работы с бойлером используется комнатный термостат на отопление и контакт термостата бойлера. Логика управления выстраивается следующим образом: если бойлер запрашивает нагрев, котел игнорирует сигнал комнатного термостата до момента достижения заданной температуры в баке. Это называется абсолютным приоритетом ГВС.
На плате управления котла находятся клеммы для подключения внешнего дистанционного датчика температуры или переключателя бойлера. Подробную схему подключения необходимо смотреть в технической документации конкретной модели котла (например, Baxi, Vaillant, Protherm, Buderus). В простейшем случае термостат бойлера замыкает контакты, симулируя запрос тепла от котла. При этом насос отопления отключается силами автоматики котла, а насос змеевика (или трехходовой клапан) включается.
Рекомендуется устанавливать гистерезис термостата бойлера в пределах 5–8 °C. Например, поддержка температуры 55 °C с включением нагрева при падении до 48 °C. Меньший гистерезис приводит к частым пускам котла, что снижает ресурс горелки. Больший гистерезис вызывает неприятные перепады температуры воды при открытии крана.
Расчет объема бойлера и теплообменника
Выбор объема бойлера косвенного нагрева зависит от количества проживающих и режима водопотребления. Эмпирическое правило: 50–70 литров на одного человека при использовании душа, и 80–100 литров при наличии ванны. Для семьи из 3–4 человек оптимальный объем составляет 150–200 литров. Мощность змеевика бойлера должна соответствовать мощности котла. Площадь теплообмена змеевика должна быть такой, чтобы время нагрева со 10 °C до 55 °C не превышало 20–30 минут.
Формула для примерного расчета времени нагрева: где V — объем бака, ΔT — разница температур (обычно 45 °C), P — тепловая мощность котла, отдаваемая на бойлер (обычно 70–90 % от номинальной). Для бака 150 литров и котла 24 кВт время нагрева составит около 18 минут. При недостаточной площади змеевика время увеличивается, и котел может работать в режиме «тактования», часто включаясь и выключаясь.
Рециркуляция горячей воды: как организовать
Для немедленной подачи горячей воды при открытии крана без слива холодной воды из стояка используется линия рециркуляции. В этом случае к бойлеру подключается третий патрубок для возврата остывшей воды из контура ГВС. Эта вода постоянно циркулирует через бойлер через дополнительный маломощный насос рециркуляции (расход обычно 5–15 литров в минуту).
Важно: организация рециркуляции требует установки обратного клапана на линии подачи холодной воды в бойлер. Также необходимо предусмотреть термостат, отключающий насос рециркуляции при достижении температуры в трубах (обычно 40 °C). Потери тепла на рециркуляцию составляют от 0.5 до 1.5 кВт·ч в сутки в зависимости от длины труб. Рекомендуется использовать трубы с минимальной толщиной теплоизоляции 20 мм.
Температурные режимы и защита от коррозии
Температура теплоносителя, подаваемого на змеевик бойлера, не должна превышать 90 °C. Большинство котлов настроены на максимальную подачу 80 °C. При использовании бойлера в связке с котлом, работающим на твердом топливе, обязательна установка термостатического смесительного клапана на выходе из бойлера для защиты от ожогов. Для газовых котлов такой клапан желателен, если температура в баке поддерживается на уровне 60–65 °C.
Стальные бойлеры с внутренним эмалевым покрытием требуют установки магниевого анода для защиты от коррозии. Анод необходимо проверять раз в год и заменять, когда его длина уменьшилась более чем на 50 %. Бойлеры из нержавеющей стали не требуют анодной защиты, но стоят значительно дороже. Независимо от материала бака, температура воды в бойлере должна быть не ниже 55 °C для предотвращения размножения бактерий Legionella pneumophila. Один раз в неделю рекомендуется проводить термостерилизацию прогревом бака до 70 °C в течение 30 минут.
Распространенные ошибки при монтаже
Самая частая ошибка — подключение бойлера напрямую к котлу без обратных клапанов и фильтра. Результатом становится заиливание змеевика и выход из строя циркуляционного насоса котла. Вторая по распространенности ошибка — установка термостата бойлера в кармане, заполненном воздухом, что приводит к ложным показаниям и перегреву воды. Термостат должен быть плотно вставлен в гильзу с теплопроводной пастой.
Третья критическая ошибка — использование труб заниженного диаметра. Если котел имеет выходы ¾ дюйма, а подключение бойлера выполнено полипропиленом 20 мм (наружный диаметр), то внутреннее сечение будет недостаточным, что приведет к падению скорости циркуляции и ухудшению нагрева. Минимальный внутренний диаметр для подключения бойлера объемом до 200 литров — 20 мм (Ду20). Для объемов свыше 300 литров необходим диаметр 25 мм.
Проверка работоспособности и настройка
После сборки системы необходимо заполнить контур отопления теплоносителем, выпустить воздух через воздухоотводчики на котле и на верхней части бойлера (если предусмотрен). Включить котел в режим отопления и проверить, что насосы запускаются. Нагреть бойлер до 40 °C и вручную отключить термостат, чтобы проверить срабатывание трехходового клапана или насоса. При переключении должна быть слышна работа сервопривода.
Далее устанавливается рабочая температура на термостате бойлера 55–60 °C. На котле выставляется максимальная температура теплоносителя для ГВС (обычно 80 °C). Проверяется, что котел переходит в режим нагрева бойлера при снижении температуры на 5 °C и отключается при достижении уставки. Если бойлер долго набирает температуру или котел постоянно тактует, необходимо проверить расход через змеевик. При закрытых кранах радиаторов насос котла должен качать теплоноситель только через змеевик, что обеспечивает максимальную скорость нагрева.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, характеристики и рекомендации для схем подключения бойлера косвенного нагрева к одноконтурному газовому котлу, основанные строго на данных из статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Источник |
|---|---|---|
| Рекомендуемая температура нагрева воды в бойлере | 55–60 °C | Для баланса эффективности и предотвращения роста бактерий легионеллы |
| Температура для термостерилизации (раз в неделю) | 70 °C в течение 30 минут | Для предотвращения размножения Legionella pneumophila |
| Гистерезис термостата бойлера (рекомендуемый) | 5–8 °C | Пример: поддержка 55 °C с включением при падении до 48 °C |
| Температура отключения насоса рециркуляции (в трубах) | 40 °C | Для линии рециркуляции ГВС |
| Максимальная температура теплоносителя на змеевике | Не более 90 °C | Большинство котлов настроены на 80 °C |
| Объем бойлера на одного человека (душ) | 50–70 литров | Эмпирическое правило |
| Объем бойлера на одного человека (ванна) | 80–100 литров | Эмпирическое правило |
| Оптимальный объем бойлера для семьи из 3–4 человек | 150–200 литров | Рекомендация из статьи |
| Мощность змеевика | Должна соответствовать мощности котла | Для времени нагрева не более 20–30 минут |
| Примерное время нагрева бака 150 л котлом 24 кВт | Около 18 минут | Формула из статьи (70–90% от номинальной мощности) |
| Рекомендуемое расстояние врезки в подачу от котла | Не более 30–50 см | Для минимизации теплопотерь в трубах |
| Диаметр труб для подключения бойлера | ¾ или 1 дюйм | В зависимости от мощности змеевика и котла |
| Минимальный внутренний диаметр (объем до 200 л) | 20 мм (Ду20) | Для предотвращения падения скорости циркуляции |
| Минимальный внутренний диаметр (объем свыше 300 л) | 25 мм | Для обеспечения достаточного расхода |
| Потери тепла на рециркуляцию | 0.5 – 1.5 кВт·ч в сутки | В зависимости от длины труб |
| Расход насоса рециркуляции | 5–15 литров в минуту | Для линии рециркуляции ГВС |
| Напор насоса бойлера (относительно насоса отопления) | На 10–15 % меньше | Для схемы с двумя насосами, чтобы избежать паразитной циркуляции |
Частые вопросы по теме (FAQ)
Какая схема подключения бойлера косвенного нагрева к одноконтурному котлу считается наиболее распространенной и рекомендованной?
Наиболее распространенной и рекомендованной является схема с трехходовым клапаном, обеспечивающая приоритет горячего водоснабжения (ГВС). В этой схеме трехходовой клапан устанавливается на подающей линии от котла. При падении температуры в бойлере на 5–10 °C ниже заданного порога термостат подает сигнал на сервопривод, клапан переключается и направляет весь нагретый теплоноситель через змеевик бойлера. После нагрева воды до заданной температуры (рекомендуется 55–60 °C) клапан возвращается в исходное положение, возобновляя отопление.
Какие обязательные компоненты необходимы для обвязки бойлера косвенного нагрева?
Для корректной работы системы требуется набор обязательных компонентов: трехходовой клапан с сервоприводом (или термостатический), циркуляционный насос, термостат бойлера (погружной или накладной), обратные клапаны, расширительный бак для отопления, а также группа безопасности (манометр, предохранительный клапан, воздухоотводчик). Также потребуются шаровые краны на подающей и обратной магистралях бойлера, фильтр грубой очистки на «обратке» котла и термометры для визуального контроля температуры.
Как правильно выбрать точку подключения бойлера к подающей и обратной магистрали котла?
Подключение змеевика бойлера выполняется так, чтобы направление движения теплоносителя было встречным по отношению к воде в баке (противоток) для максимальной эффективности теплообмена. Точка врезки в подающую магистраль должна находиться не далее 30–50 см от выхода из котла. Обратная труба от змеевика врезается в обратную магистраль перед входом в котел, но после фильтра грубой очистки. Диаметр труб для подключения обычно составляет ¾ или 1 дюйм, в зависимости от мощности змеевика и котла.
Как рассчитать оптимальный объем бойлера косвенного нагрева для семьи?
Выбор объема зависит от количества проживающих и режима водопотребления. Эмпирическое правило: 50–70 литров на одного человека при использовании душа и 80–100 литров при наличии ванны. Для семьи из 3–4 человек оптимальный объем составляет 150–200 литров. Мощность змеевика должна соответствовать мощности котла, а время нагрева воды с 10 °C до 55 °C не должно превышать 20–30 минут.
Какие ошибки при монтаже бойлера косвенного нагрева встречаются чаще всего?
Самая частая ошибка — подключение бойлера напрямую к котлу без обратных клапанов и фильтра, что ведет к заиливанию змеевика и поломке насоса. Вторая ошибка — установка термостата в кармане, заполненном воздухом, что вызывает ложные показания и перегрев. Третья критическая ошибка — использование труб заниженного диаметра: минимальный внутренний диаметр для подключения бойлера объемом до 200 литров должен быть 20 мм (Ду20), для объемов свыше 300 литров — 25 мм.
