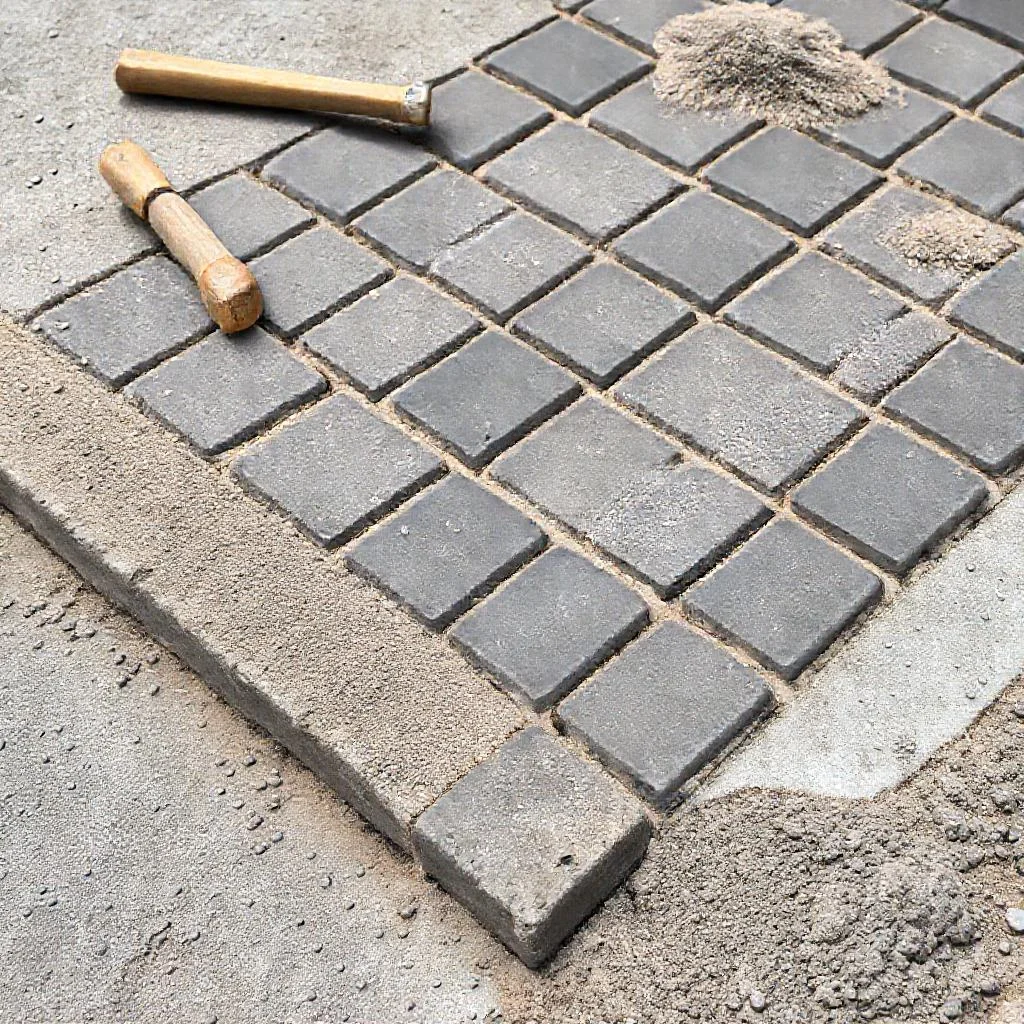

Технология укладки тротуарной плитки (брусчатки) на старое бетонное основание на гарцовку
Ремонт и благоустройство придомовой территории часто связаны с необходимостью укладки тротуарной плитки поверх существующего бетонного покрытия. Демонтаж старого бетона — трудоемкий и затратный процесс, поэтому технология укладки брусчатки на гарцовку непосредственно на бетонное основание является востребованным решением. Однако этот метод требует строгого соблюдения правил подготовки и понимания физики процессов, происходящих в слоях покрытия.
В отличие от укладки на песчано-цементную подушку по грунту, монтаж на бетон имеет ключевые отличия. Бетон — это жесткое, не пропускающее воду основание, которое не дает усадки. Это одновременно и преимущество, и источник потенциальных проблем, если технология нарушена. Основная задача — создать дренажный и демпфирующий слой, который компенсирует нагрузки и отведет воду, не позволяя ей скапливаться под плиткой.
Что такое гарцовка в контексте укладки на бетон
Гарцовка — это сухая цементно-песчаная смесь в пропорции 1:5 или 1:6 (цемент марки М400 или М500 к песку). В данном контексте гарцовка используется не как раствор, а как фиксирующий и выравнивающий слой. В сухом состоянии она укладывается на подготовленный бетон, затем на нее монтируется брусчатка. После завершения укладки вся площадь проливается водой. Вода запускает процесс гидратации цемента, и гарцовка превращается в прочный, но эластичный искусственный камень.
Толщина слоя гарцовки на бетоне обычно составляет от 3 до 6 см. Именно этот слой берет на себя неровности бетона и распределяет точечные нагрузки от колес автомобиля или каблуков на большую площадь основания. Важно понимать: гарцовка не является клеем, но она обеспечивает монолитное сцепление с брусчаткой при условии правильного увлажнения.
Оценка состояния старого бетона перед началом работ
Перед тем как приступить к укладке, необходимо провести детальную диагностику существующего бетонного покрытия. Качество и долговечность новой мостовой напрямую зависят от состояния несущего слоя. Любые дефекты старого бетона приведут к разрушению гарцовки и расшатыванию плитки.
- Трещины и сколы: Все трещины шириной более 2 мм необходимо расшивать (углублять) и заполнять ремонтным составом. Мелкие волосяные трещины можно оставить, но зоны вокруг них нужно укрепить грунтовкой глубокого проникновения.
- Перепады высот: Допустимые неровности бетона — не более 1-2 см на 2 метра рейки. Если перепады больше, потребуется предварительное выравнивание стяжкой или использование большего слоя гарцовки (до 10 см) с армированием металлической сеткой.
- Масляные пятна и битум: Эти вещества снижают адгезию. Их необходимо удалить механически (шлифовкой) или химически (выжиганием, смывками). Без удаления гарцовка не схватится с основанием в этих местах.
- Уклон: Бетонная плита должна иметь уклон не менее 1-2% (1-2 см на метр) для стока воды. Если уклон отсутствует или сделан в сторону дома, его необходимо создать за счет слоя гарцовки. Это единственный случай, когда слой может превышать 6 см.
Инструменты и материалы для работы
Для выполнения работ потребуется стандартный набор инструментов. Качество конечного результата напрямую зависит от правильного выбора брусчатки и чистоты песка.
- Вибрационная плита с полиуретановым подошвой (или резиновой). Использование металлической подошвы без амортизации приведет к сколам на плитке.
- Резиновая киянка с массой от 1,5 до 3 кг для ручной подгонки.
- Уровень длиной 1,5-2 метра.
- Болгарка с алмазным диском для резки плитки (обязательно с водяным охлаждением, чтобы избежать перегрева и растрескивания).
- Правило для разравнивания гарцовки.
- Песок карьерный сеяный (не речной). Примесь глины в песке не должна превышать 3%, иначе гарцовка не будет пропускать воду и «поплывет» при замерзании.
- Цемент М400 или М500 (лучше портландцемент без добавок).
- Геотекстиль для разделения слоев (плотность 150-200 г/м²).
- Бордюрный камень или ограничители для фиксации плитки по краям.
Пошаговая инструкция по укладке
Процесс нельзя назвать сложным, но каждый этап требует внимательности. Ниже приведен алгоритм, актуальный для большинства типов брусчатки толщиной от 4 до 8 см.
1. Очистка и подготовка бетонной поверхности
Старый бетон необходимо тщательно подмести от пыли и мусора. Если есть остатки старой краски, клея или отслоившийся цемент, их удаляют. Затем основание обильно смачивают водой, особенно в жаркую погоду. Однако перед укладкой гарцовки вода не должна стоять лужами — бетон должен быть влажным, но без луж.
На бетон укладывается слой геотекстиля. Это необязательный, но настоятельно рекомендуемый шаг. Геотекстиль выполняет две функции: не дает цементному молочку уйти в трещины бетона и предотвращает прорастание сорняков через швы плитки. Если бетон старый и имеет сетку трещин, геотекстиль спасает гарцовку от разрыва при подвижках основания.
2. Установка маяков и определение высоты
По периметру участка натягиваются шнуры-причалки, задающие уровень будущей поверхности. Уклон должен быть направлен от зданий и дорожек к дренажным точкам. Рекомендуется сделать пробное определение высоты: в разных местах насыпать несколько горстей гарцовки и положить плитку. Это даст понимание фактической толщины слоя.
Важно помнить: толщина гарцовки под брусчаткой после трамбовки не должна быть менее 3 см. Если в каком-то месте до бетона остается 1-2 см, в этом месте гарцовка быстро разрушится, и плитка треснет под нагрузкой. В таких точках необходимо добавить песчано-цементной смеси.
3. Приготовление гарцовки
Гарцовку готовят строго в сухом виде. Песок и цемент смешивают на ровной площадке или в бетономешалке до однородного серого цвета. Вода не добавляется! Пропорция 1 часть цемента к 5 частям песка (М400) или 1:6 (М500). Использование пластификаторов не требуется, так как слой будет пролит водой уже после монтажа.
Оптимальная влажность песка — 1-2%. Если песок пересушен, смесь можно слегка сбрызнуть из распылителя, но не более того. Смесь должна быть рассыпчатой, как влажный песок, и не слипаться в комок при сжатии в кулаке.
4. Укладка гарцовки и брусчатки
Сухая смесь равномерно распределяется по бетону слоем на 1-2 см выше проектной отметки. Разравнивание производится правилом по маякам. Укладка плитки ведется «на себя»: стоя на уже уложенной плитке, укладывается следующая. Каждый элемент плотно прижимается к гарцовке и осаживается резиновой киянкой.
Основные правила укладки:
- Плитка кладется со швом 3-5 мм. Для этого используют крестики или специальные шаблоны.
- Нельзя ходить по только что уложенной плитке минимум 2-3 часа.
- Разрезанные элементы укладывают в последнюю очередь, обычно вдоль бордюров или стен.
5. Трамбовка и проливка водой
После укладки всей площади без исключения (включая обрезки) брусчатку проходят виброплитой. Достаточно 2-3 проходов со смещением. Это фиксирует плитку в гарцовке и устраняет мелкие пустоты под ней. Затем сразу начинается проливка.
Вода подается через распылитель с мелким напором (чтобы не размыть швы). Расход воды — до 10 литров на 1 м². Проливка должна быть равномерной и обильной, чтобы вода прошла через швы и смочила всю толщу гарцовки. Через 1-2 часа процедуру повторяют. В жаркую погоду может потребоваться до 5 проливок в течение дня.
6. Заполнение швов (затирка)
Через 24-48 часов после проливки (когда гарцовка схватилась) приступают к финишной затирке швов. Для этого используют чистый сухой песок фракции 0,5-1 мм или специальную смесь для затирки тротуарной плитки. Песок рассыпают по поверхности и заметают щеткой в швы. Излишки сметают. После этого плитку слегка увлажняют из распылителя, чтобы песок осел, и процедуру повторяют.
Не рекомендуется использовать цемент для затирки швов в чистом виде — это приведет к образованию белого налета (высолов) и растрескиванию швов из-за усадки.
Распространенные ошибки и их последствия
Несмотря на кажущуюся простоту, технология укладки на гарцовку часто нарушается. Ниже приведены типичные ошибки, которые приводят к разрушению покрытия в первую же зиму.
- Экономия на геотекстиле. Если пропустить этот слой, цементное молочко уйдет в трещины бетона, и гарцовка не наберет прочности. Плитка начнет «гулять» при нагрузке.
- Укладка на мокрый раствор. Гарцовка должна быть сухой. Если укладывать плитку на жидкий цементный раствор, вода не сможет испариться через бетон, и зимой ее замерзание разорвет сцепление.
- Отсутствие уклона или его направление к строению. Вода будет скапливаться под плиткой, при замерзании она расширится и выдавит брусчатку. Это основная причина вздутия покрытия на бетоне.
- Пропуск этапа вибротрамбовки. Без вибрации под плиткой остаются воздушные карманы. При нагрузке на таком участке плитка лопнет.
- Чрезмерно толстый слой гарцовки (более 8 см). В этом случае гарцовка работает как самостоятельная плита, и без армирования она треснет. Максимальная толщина на ровном бетоне — 6 см. Если нужно поднять высоту сильнее, применяют бетонную стяжку с фиброй или сеткой.
Уход и эксплуатация покрытия
Полная нагрузка (проезд автомобиля) допускается не ранее чем через 7-14 дней после укладки, в зависимости от погоды. В первую неделю покрытие желательно не подвергать нагрузкам и не чистить жесткими щетками.
Зимой для уборки снега нельзя использовать металлические лопаты с острым краем — они оставляют царапины на клинкере. Рекомендуется использовать пластиковый или резиновый инвентарь. Противогололедные реагенты на основе хлоридов (соль) допустимы, но лучше отдавать предпочтение песку или щебню фракции 2-5 мм, чтобы не разрушать структуру швов.
Один раз в 2-3 года швы рекомендуется обновлять: просыпать свежим песком и проливать водой. Это продлевает срок службы покрытия до 20-30 лет даже при интенсивной эксплуатации.
Заключение
Укладка брусчатки на старое бетонное основание на гарцовку — это надежный, проверенный метод, который позволяет сэкономить бюджет и время на демонтаже. Однако успех гарантирован только при условии точного соблюдения пропорций смеси, правильной подготовки бетона и обязательного выполнения всех этапов, от укладки геотекстиля до финишной вибрации. Ключевой фактор долговечности — это отвод воды. Если уклон сделан правильно, гарцовка качественно утрамбована и увлажнена, то полученное покрытие будет устойчивым к морозам, механическим нагрузкам и прослужит не один десяток лет.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и характеристики технологии укладки тротуарной плитки (брусчатки) на старое бетонное основание на гарцовку, строго на основе приведённого текста статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Источник из текста |
|---|---|---|
| Состав гарцовки (цемент:песок) | 1:5 или 1:6 | Для цемента М400 — 1:5, для М500 — 1:6. Смесь сухая, без добавления воды. |
| Толщина слоя гарцовки на бетоне | от 3 до 6 см | Рекомендуемая толщина. Максимальная толщина на ровном бетоне — 6 см. |
| Допустимые неровности бетона | не более 1–2 см на 2 метра рейки | Если перепады больше, требуется выравнивание стяжкой или увеличение слоя гарцовки. |
| Требуемый уклон бетонной плиты / покрытия | не менее 1–2% (1–2 см на метр) | Для стока воды. Уклон направлен от зданий к дренажным точкам. |
| Ширина шва между плитками | 3–5 мм | Обеспечивается крестиками или шаблонами. |
| Время выдержки перед ходьбой по плитке | минимум 2–3 часа | После укладки запрещено ходить по свежей плитке. |
| Расход воды при проливке | до 10 литров на 1 м² | Вода подается через распылитель. Проливка повторяется через 1–2 часа. |
| Время до финишной затирки швов | через 24–48 часов | После проливки, когда гарцовка схватилась. |
| Фракция песка для затирки швов | 0,5–1 мм | Чистый сухой песок или спецсмесь. Цемент в чистом виде не использовать. |
| Срок набора полной нагрузки (проезд авто) | не ранее чем через 7–14 дней | Зависит от погоды. |
| Марка цемента для гарцовки | М400 или М500 | Рекомендуется портландцемент без добавок. |
| Допустимая примесь глины в песке | не более 3% | Используется карьерный сеяный песок (не речной). |
| Плотность геотекстиля | 150–200 г/м² | Для разделения слоев. |
| Толщина брусчатки | от 4 до 8 см | Актуально для большинства типов брусчатки. |
| Периодичность обновления швов | 1 раз в 2–3 года | Продлевает срок службы покрытия. |
| Срок службы покрытия (при правильном уходе) | до 20–30 лет | Даже при интенсивной эксплуатации. |
| Количество проходов виброплиты | 2–3 прохода со смещением | Для фиксации плитки и устранения пустот. |
| Оптимальная влажность песка для гарцовки | 1–2% | Смесь рассыпчатая, не слипается в комок. |
Частые вопросы по теме (FAQ)
Какую толщину слоя гарцовки нужно делать при укладке на старый бетон, и можно ли её увеличивать?
Толщина слоя гарцовки на бетоне обычно составляет от 3 до 6 см. Это оптимальный диапазон, при котором слой компенсирует неровности и распределяет нагрузки. Если перепады высот старого бетона превышают 1-2 см на 2 метра рейки, допускается увеличение слоя до 10 см, но в таком случае требуется обязательное армирование металлической сеткой. Важно помнить: минимальная толщина после трамбовки не должна быть менее 3 см, а максимальная на ровном бетоне без армирования — 6 см. Слой более 8 см без армирования приведет к растрескиванию гарцовки.
Обязательно ли укладывать геотекстиль между старым бетоном и гарцовкой?
Это необязательный, но настоятельно рекомендуемый шаг. Геотекстиль плотностью 150-200 г/м² выполняет две критически важные функции: он предотвращает утечку цементного молочка из гарцовки в трещины бетона (что напрямую влияет на прочность сцепления), а также блокирует прорастание сорняков через швы плитки. Если старый бетон имеет сетку трещин, геотекстиль дополнительно защищает гарцовку от разрыва при подвижках основания. Экономия на этом слое часто приводит к тому, что плитка начинает «гулять» при нагрузке уже в первую зиму.
Какие последствия будут, если уложить плитку на мокрый раствор вместо сухой гарцовки?
Укладка на мокрый цементный раствор является критической ошибкой. Гарцовка используется исключительно в сухом виде (вода не добавляется на этапе приготовления смеси). Если уложить брусчатку на жидкий раствор, вода не сможет испариться через старый бетон (который является жестким и водонепроницаемым основанием). Зимой эта запертая влага замерзнет, расширится и разорвет сцепление между плиткой и основанием. Это основная причина вздутия покрытия и разрушения гарцовки в первый же морозный сезон.
Как правильно проливать водой гарцовку после укладки плитки, и сколько раз это нужно делать?
Проливка производится только после того, как уложена вся площадь (включая обрезки) и проведена вибротрамбовка (2-3 прохода виброплитой). Вода подается через распылитель с мелким напором, чтобы не размыть швы. Расход воды составляет до 10 литров на 1 м². Проливка должна быть равномерной и обильной, чтобы вода прошла через швы и смочила всю толщу гарцовки. Процедуру повторяют через 1-2 часа. В жаркую погоду может потребоваться до 5 проливок в течение одного дня.
Через какое время можно давать полную нагрузку на покрытие (например, заезжать автомобилю)?
Полная нагрузка на покрытие, включая проезд автомобиля, допускается не ранее чем через 7-14 дней после укладки. Точный срок зависит от погодных условий (температуры и влажности воздуха), так как именно за это время гарцовка набирает необходимую прочность за счет гидратации цемента. В первую неделю покрытие желательно не подвергать нагрузкам и не чистить жесткими щетками, чтобы не нарушить процесс твердения.
